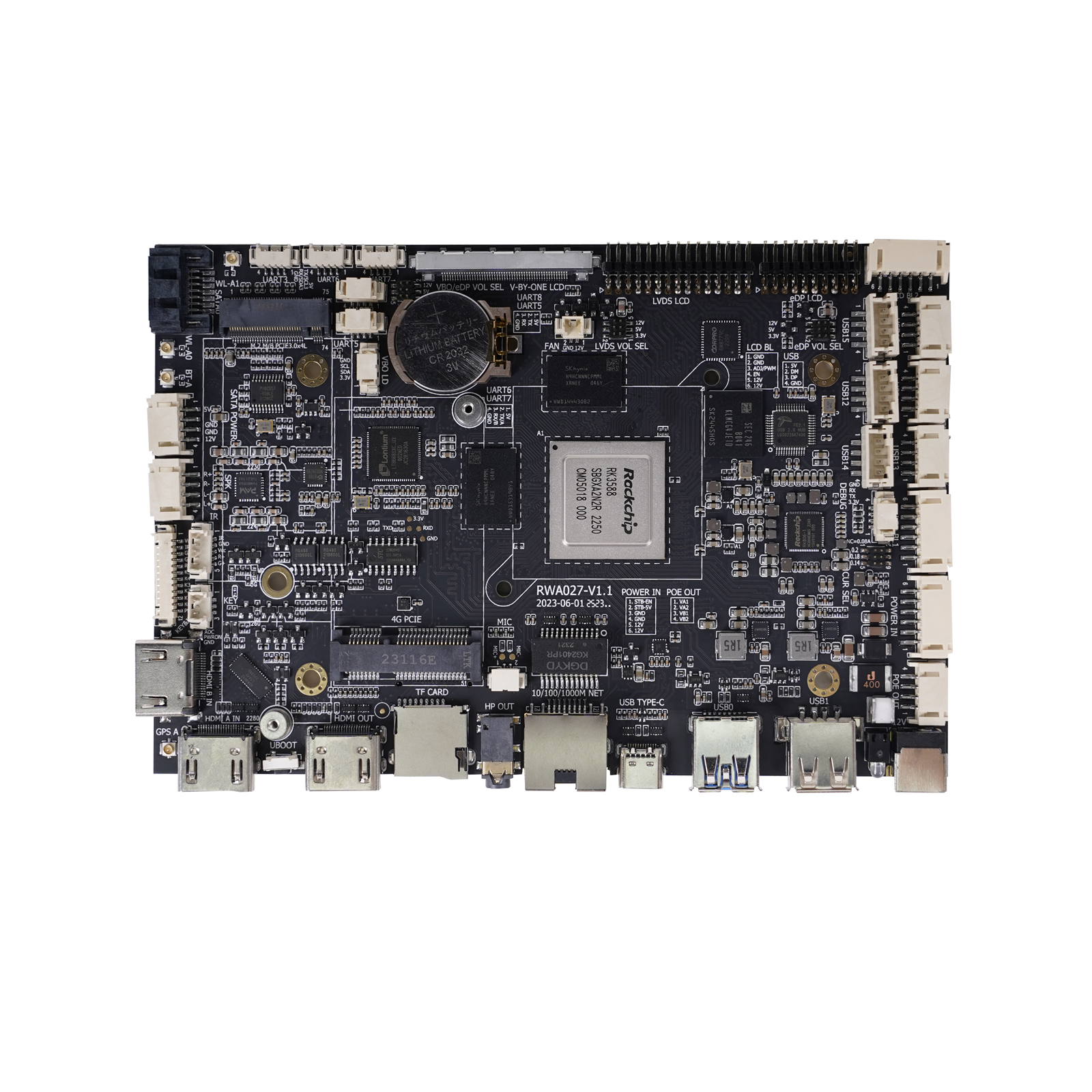

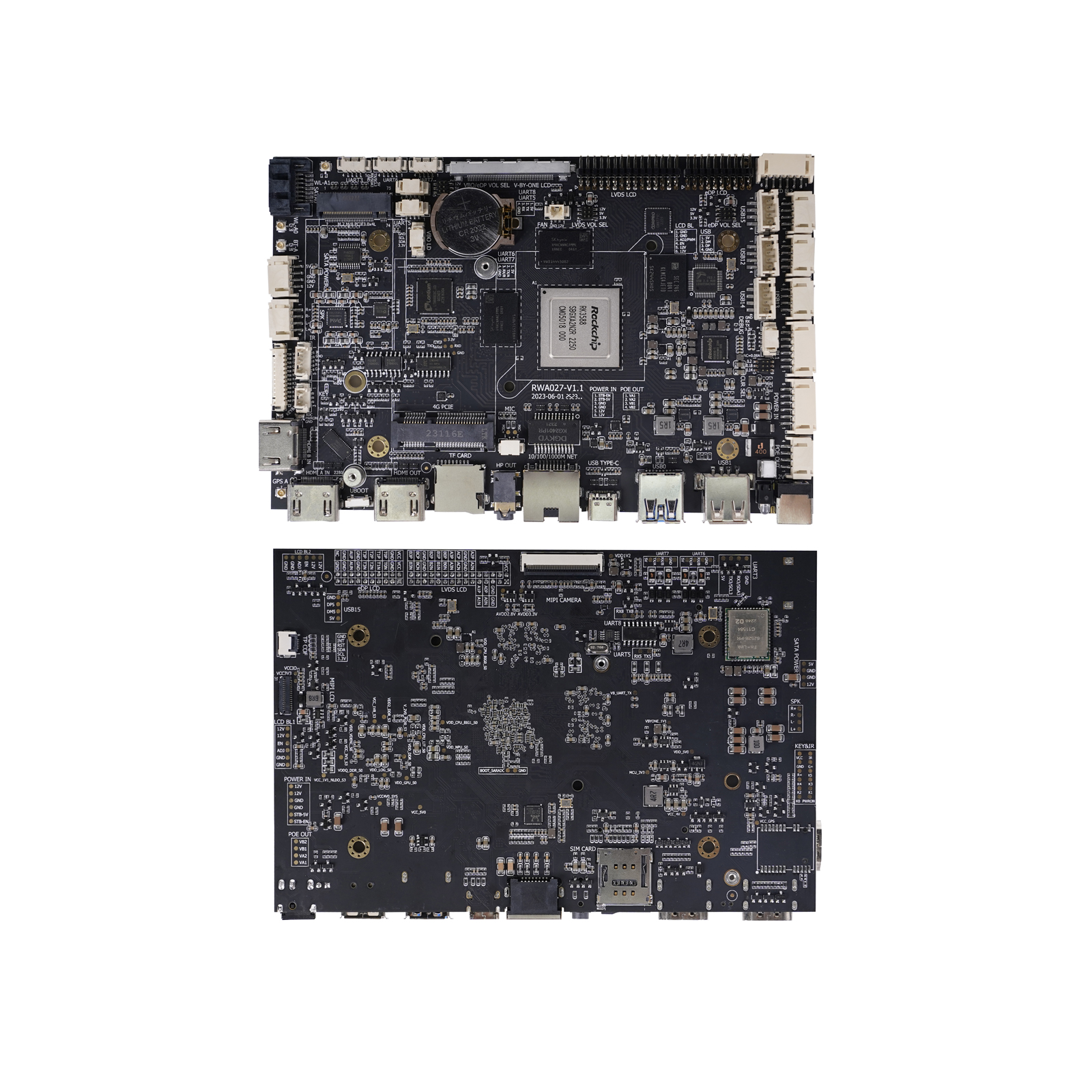

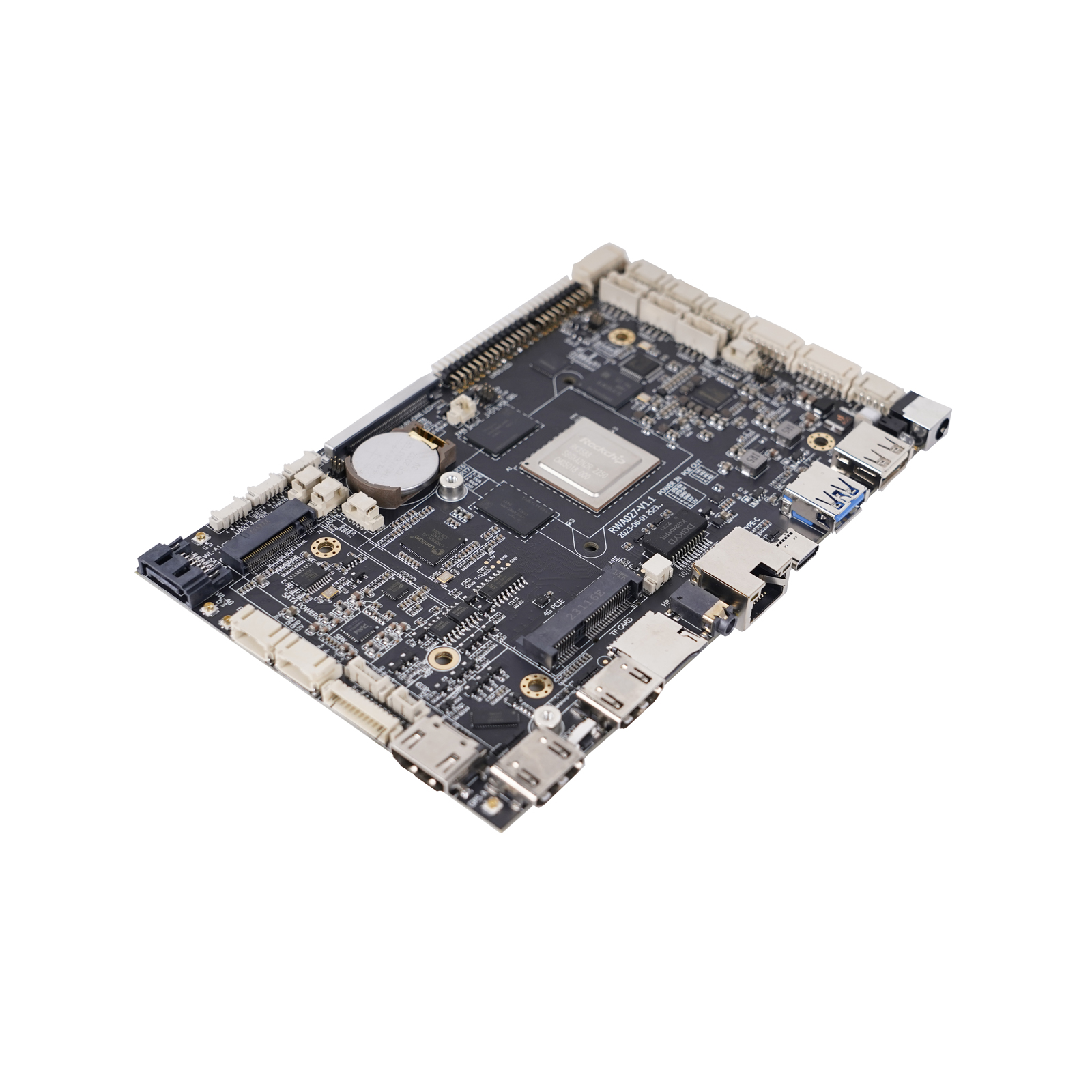

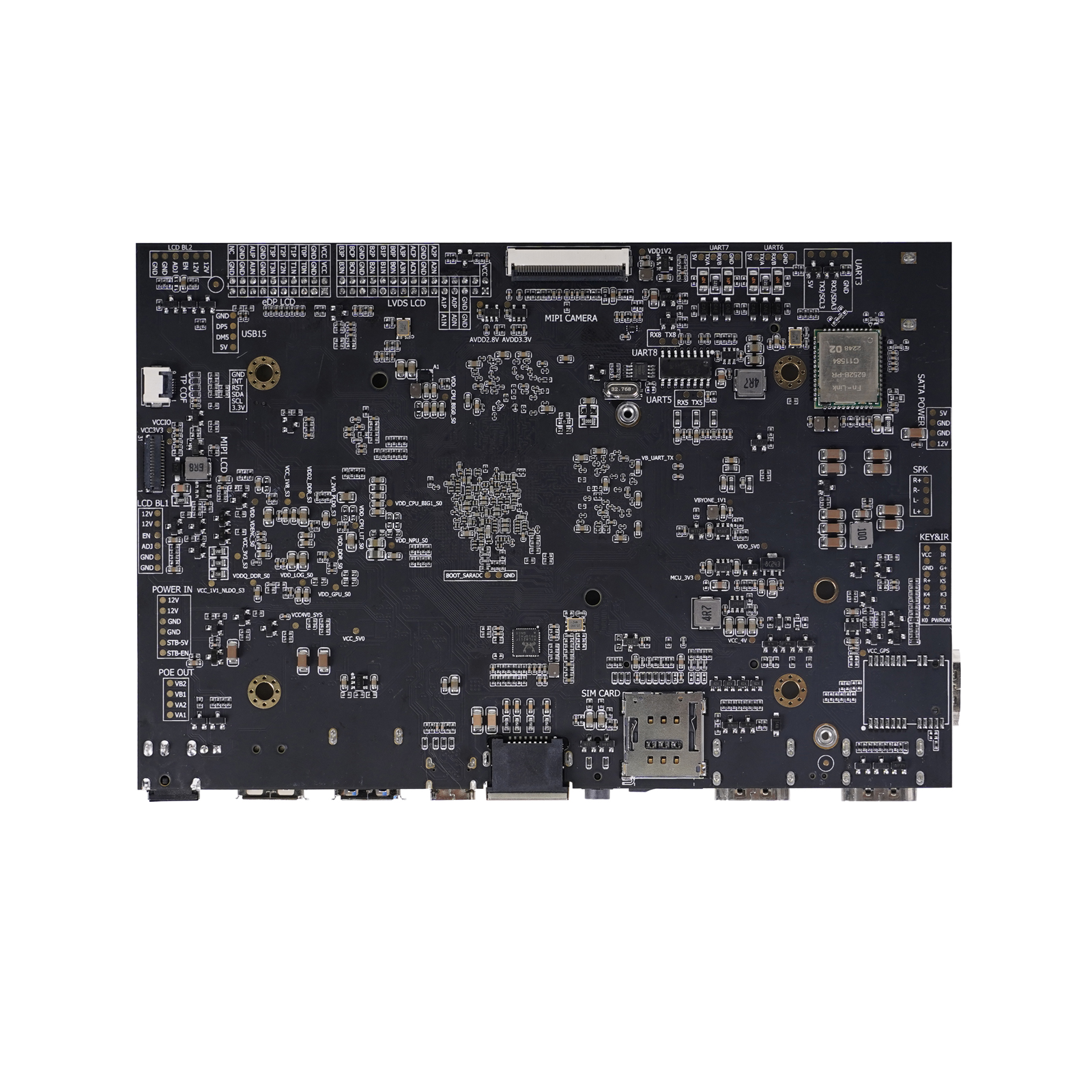

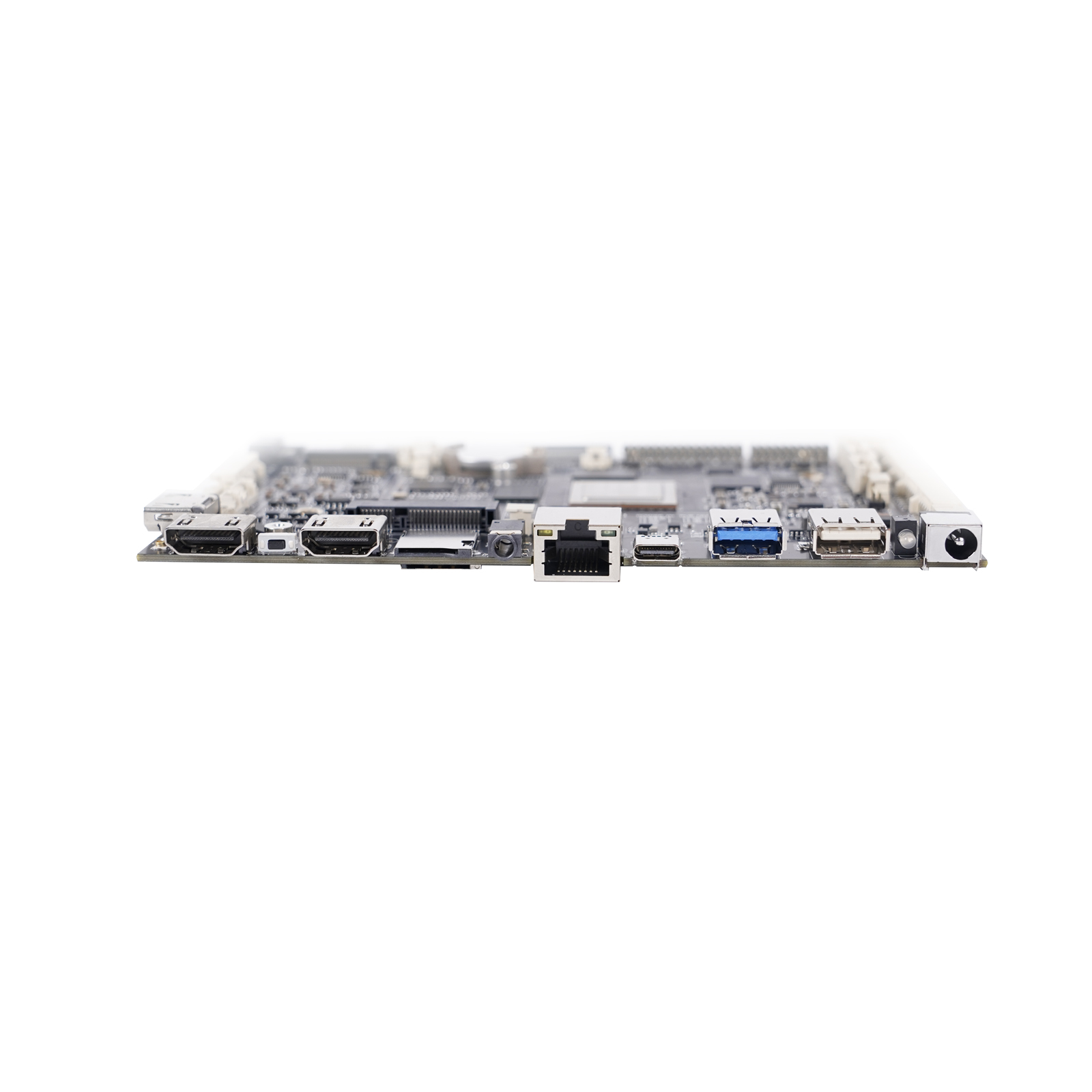

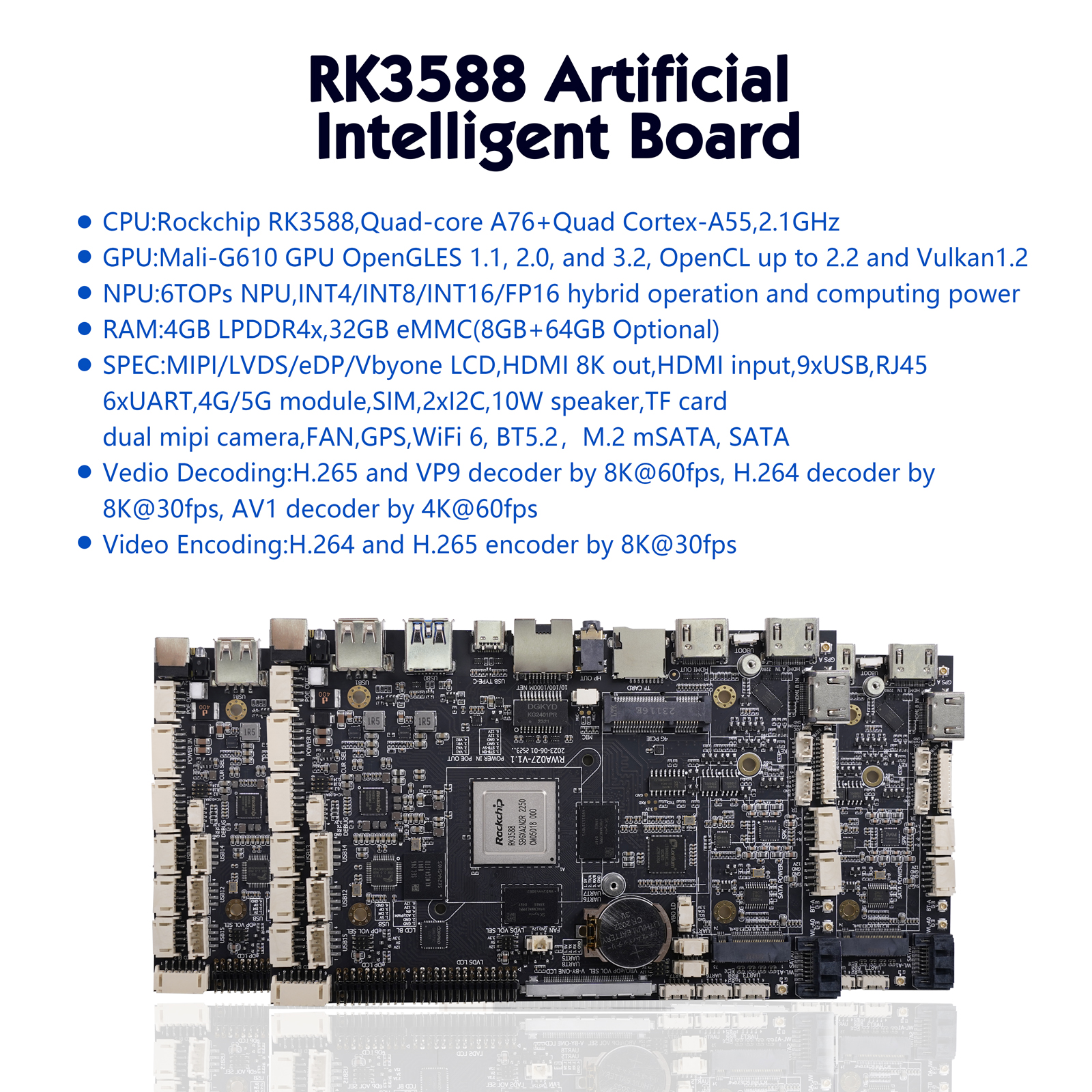

| RK3588主板功能描述 |
| 处理器 | •瑞芯微RK3588,四核Cortex-A76+四核Cortex-A55, 主频最高2.1GHz |
| •四核Cortex-A76和四核Cortex-A55共享3MB L3缓存 |
| 图像处理器 | •Mali-G610 MP4图像处理器, 4x256K L2缓存 |
| •兼容OpenGLES 1.1, 2.0和3.2, OpenCL最高2.2和Vulkan1.2 |
| 神经网络处理器* | • 6TOPs NPU |
| •支持INT4/INT8/INT16/FP16混合运算和算力 |
| 内存 | •支持eMMC 5.1,5.0,4.5.1协议 |
| •默认从eMMC启动, 8bits带宽 |
| •默认32GB, 支持64GB-256GB |
| 缓存 | •2x32bits LPDDR4x |
| •默认8GB,支持4GB-16GB |
| 视频解码 | •支持Real-time Video decoder of MPEG-1,MPEG-2,MPEG-4,H.263,H.264,VC-1,VP9,VP8,MVC,AV1 |
| •支持MMU Embedded和低分辨率并行器中的多通道编码器 |
| •H.264 AVC/MVC Main10 L6.0: 8K@30fps(7680x4320) |
| •VP9 Profile0/2 L6.1;H.265 HEVC/MVU Main 10 L6.1: 8K@60fps(7680x4320) |
| •AVS2 Profile0/2 L10.2.6: 8K@60fps(7680x4320), AV1 Main Profile 8/10bit L5.3 4K@60fps |
| •MPEG-1 and MPEG2 up to MP, VC-1 up to AP level 3 and VP8 version 2:1080p@60fps |
| 视频编码 | •支持实时H.265/H.264视频编码 |
| •支持最高8K@30fps |
| •低分辨率并行器中的多通道编码器 |
| 显示输出 | •7寸1024*600, 8inch, 10.1inch 31Pin, 800*1280 MIPI LCD,显示屏背光可通过跳帽选择 |
| •支持LVDS显示屏, 2*15PIN, 1920*1080P, 60fps |
| •支持eDP显示屏,1920*1080P, 60fps,eDP 4K显示屏3840x2160@60Hz |
| •支持Vbyone显示屏, 3840x2160@60Hz |
| •支持HDMI输出,HDCP V2.3, 8K 60Hz |
| 触摸屏 | •支持USB触摸屏 |
| •支持I2C COF触摸屏, 6pin 0.5mmFPC座 |
| 音频输入和输出 | •一路麦克风输入 |
| •一路耳机输出, 左右声道,四段式 |
| •10W功放,L&R |
| 视频输入 | •支持HDMI输入, HDMI 2.0 RX, V2.0 2160P@60Hz, V1.4最高3840x2160 30Hz |
| •支持一路MIPI CSI输入带HDR, 40PIN |
| 存储 | •支持TF card |
| •支持3.5” or 2.5”硬盘, 2.0 4PIN 5V, 12V供电 |
| •支持M.2 mSATA |
| 安全数字输入输出 | •支持TF卡,兼容SD3.0, MMC v4.51 |
| •支持8GB-128GB |
| •支持8bits带宽 |
| 通用串行总线 | •总共9路USB,一路USB 3.0支持OTG, 升级,数据传输 |
| •一路Type C,支持PD3.0快速充电, 最高100W |
| •一路USB host, type A |
| •6路USB Host, WF2.0, 4PIN |
| 两线串行接口 | •2路TWI,一路用于电容触摸, 另一路用于UART3,可做I2C |
| •支持不同各类的标准I2C设备 |
| 串口通信 | •支持6路UARTs |
| •UART2仅用于调试 |
| •UART6和UART7,支持TTL or RS485 |
| •UART3, UART5和UART8仅支持TTL |
| 以太网 | •支持一路千兆以太网 |
| •板载变压器,RJ45座带指示灯 |
| 4G模组 | •支持PCIe USB 4G模组 |
| •默认支持EC20, CAT1 |
| •可支持M.2 5G模组(M.2 SATA或M.2 5G模块二选一) |
| WiFi+BT | •RTL8852BE PCIe WiFi+Bluetooth模组, 2.4G+5G,WIFI6 |
| •WiFi, IEEE802.11a/b/g/n/ac/ax, 双WiFi天线 |
| •Bluetooth, BT5.2, Bluetooth v2.1+EDR,单天线 |
| 全球定位系统 | •ST-26-Z8LR GPS模组可选(默认不贴) |
| •BDS/GPS/GLONASS |
| •精度2.5米,支持AGNSS |
| 按键 | •板载U-boot按键 |
| •支持6路ADC按键.带一路开机按键, 支持5键或7键模式 |
| •支持遥控器 |
| 通用输入/输出 | •支持5路GPIO,可配置为输入或输出 |
| •供电默认3.3V, 5V或12V可配置 |
| 脉冲宽度调制 | •支持2路PWM, 一路用于MIPI屏和屏DC调光 |
| •另一路用于LCD PWM调光 |
| 以太网供电 | •支持外置PoE供电, 12V, 30W |
| •4PIN WF2.0接头 |
| 接口 | •系统电源和工作LED指示灯 |
| •Micro SIM卡座 |
| •一路IR遥控器扩展接口, 支持LED指示 |
| •GPS天线,WIFI+BT 天线接口(2xWIFI+1xBT), IPEX-I |
| 电源 | •12V, 3A电源供电,DC座内径2.0mm |
| •WF2.0座, 6PIN接口 |
| 系统 | •Android 12 |
| •Kernel版本: 5.10 |
| 长*宽*高 | 140*80*11mm |
