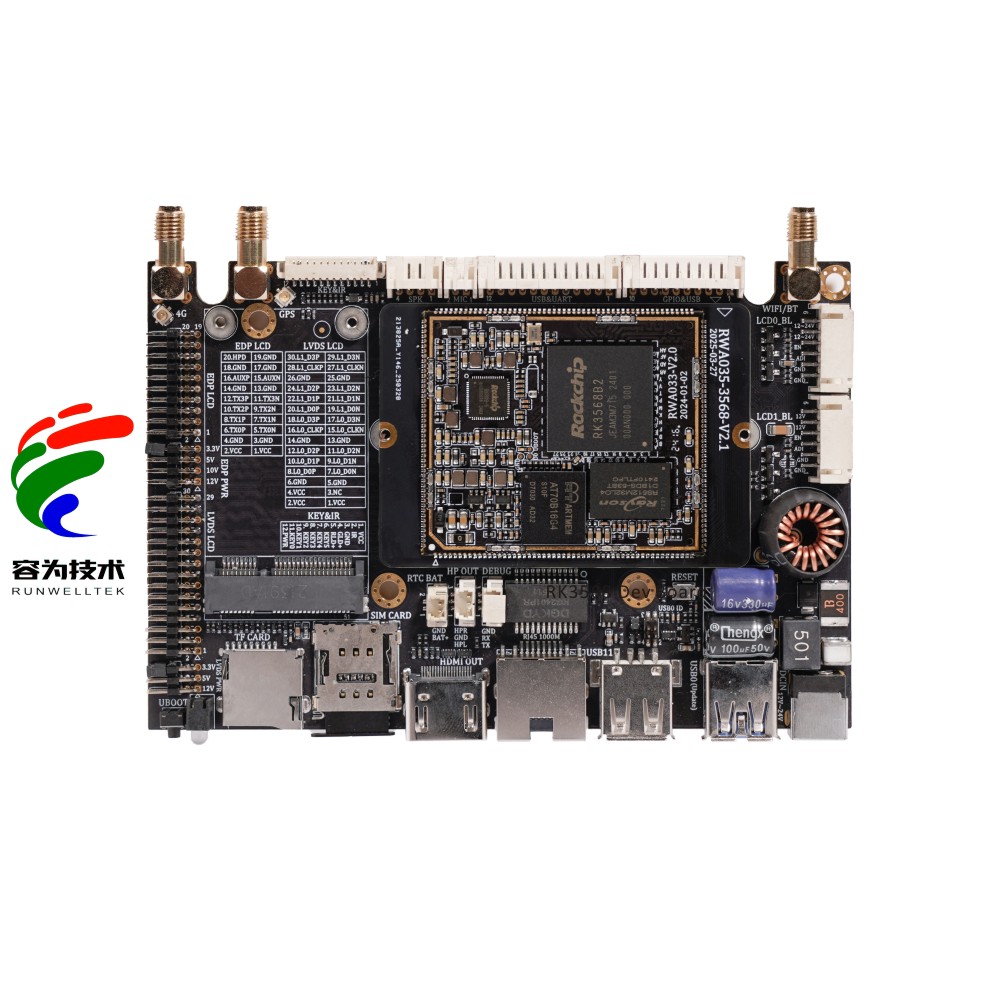

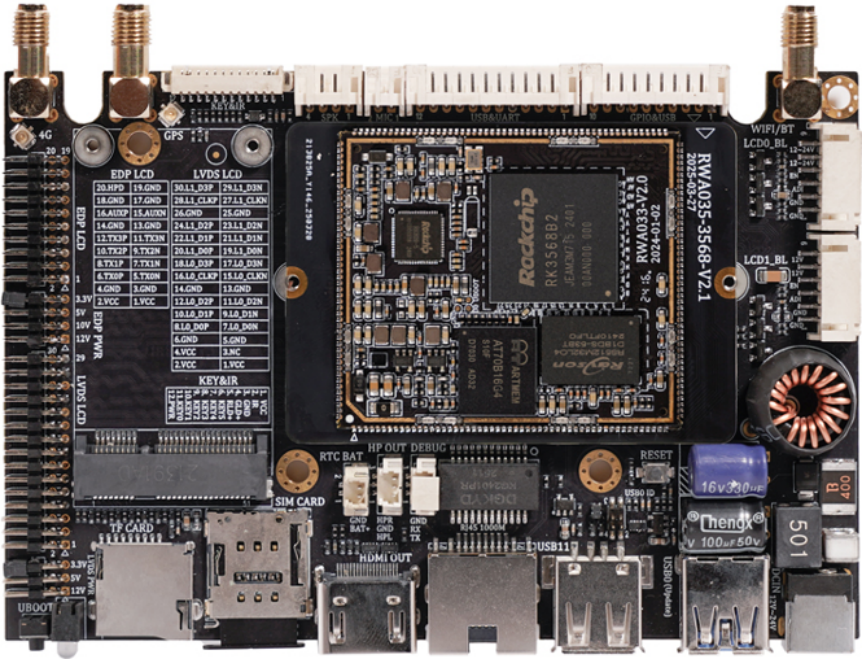

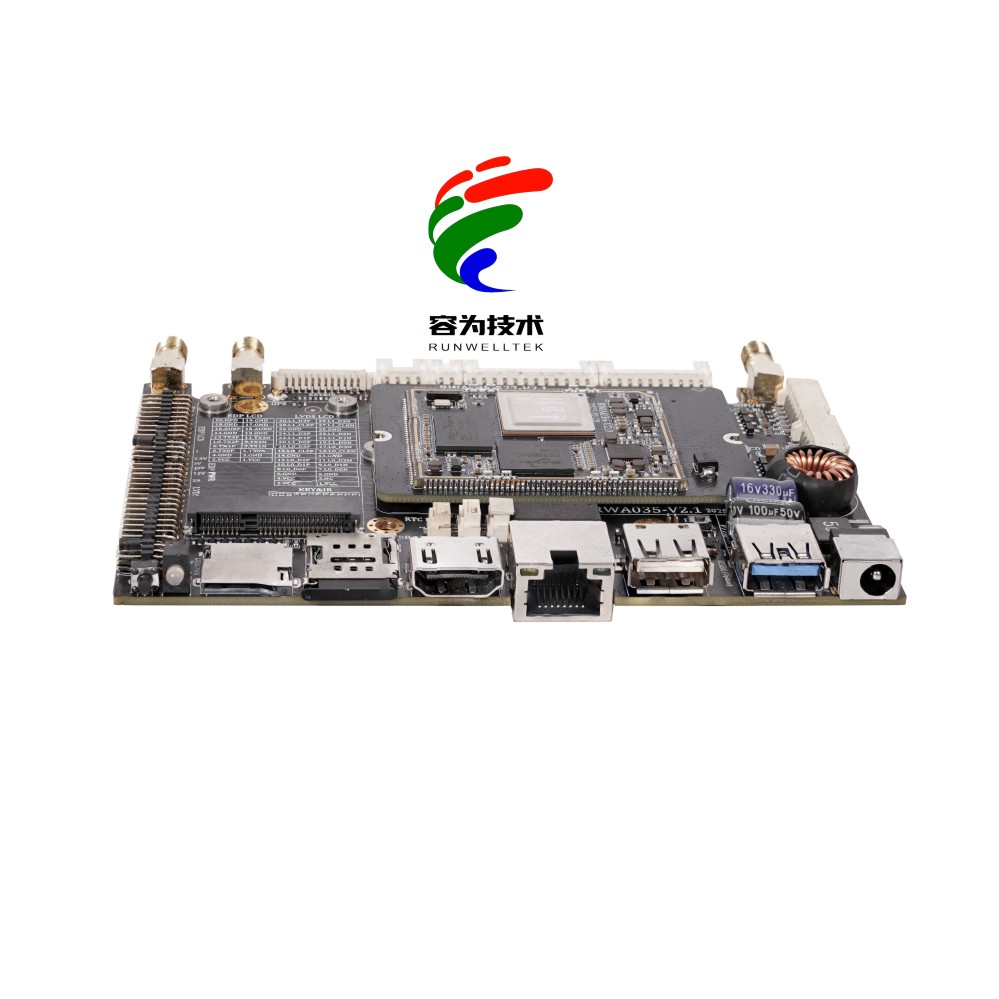

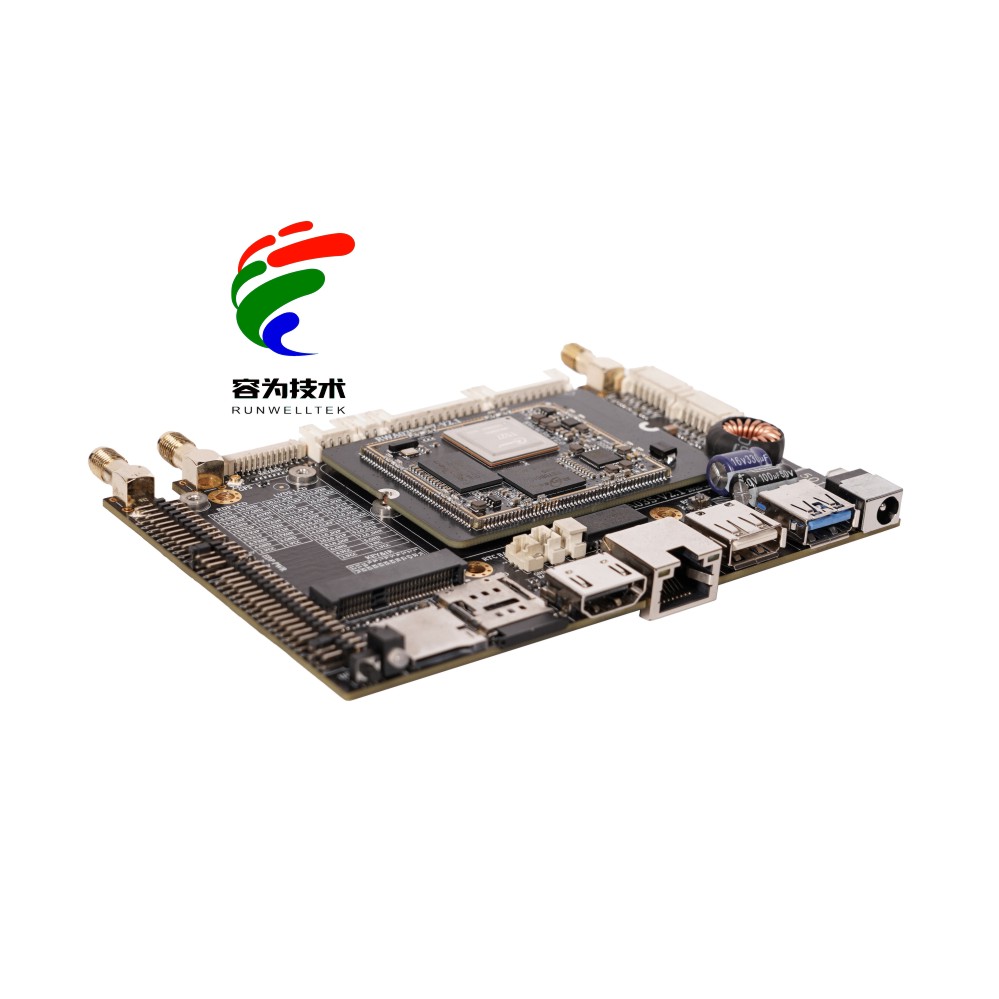

| RWA035-RK3568主板 |
 |
| RWA035-RK3568 主板功能描述 |
| 处理器 | •瑞芯微RK3568,四核cortex A55,主频最高2.0GHz |
| •集成32KB L1指令缓存,带ECC的32KB L1数据缓存 |
| •512KB带ECC的统一系统L3缓存 |
| 图像处理器 | •ARM Mali-G52-2EE 图像处理器 |
| •支持OpenGL ES 1.1/2.0/3.2, OpenCL 2.0和Vulkan 1.1 |
| •在800MHz时钟频率下支持1600Mpix/s的填充率 |
| •在800MHZ时钟频率下支持38.4GLOPs |
| 神经网络处理器 | •1TOPS NPU |
| •支持INT8/INT16/FP16/BFP16混合操作 |
| •基于TensorFlow/MXNet/PyTorch/Caffe等一系列框架的网络模型可以轻易转换 |
| 内存 | •支持8bit带宽,容量支持8GB/16GB/32GB, 最大128GB |
| •eMMC V5.1协议 |
| •支持从eMMC启动 |
| 缓存 | •1颗256*32,LPDDR4x,高速缓存 |
| •默认2GB,可选4GB或8GB |
| 视频解码 | •支持H.264和H.265解码 |
| • H.265 H.264 VP9 HEVC/MVC Main10配置文件yuv420 L5.1最高可达4096x2304 60fps |
| • VP8 V2.0,MPEG-4和VC1最高1920x1080 60fps |
| 视频编码 | •支持H.264 AVC/BP/MP/HP 4.2 1920x1080 100pfps |
| •H.265 HEVC MP level 4.1最高1920x1080 100fps, 4096x4096 10fps |
| •H.264 1080p 60fps编码性能 |
| •支持带旋转和镜像的YUV/RGB视频源 |
| 显示输出 | •默认7寸MIPI 1024*600,IPS |
| •支持LVDS显示屏,2*15PIN,1920*1080P, 60fps,带背光控制电路 |
| •支持eDP显示屏,2*10PIN,2560x1600 60fps,带背光控制电路 |
| 触摸 | •支持USB触摸屏 |
| •支持I2C COF触摸屏,6PIN插座 |
| 音频输入输出 | •一路咪头输入 |
| •一路耳机输出，左右声道，四段式 |
| •板载一路功放,2*3瓦左右声道 |
| TF卡 | •支持TF卡,SD3.0 |
| •支持4GB-256GB |
| •支持8位带宽 |
| USB | •4路USB,1路USB 3.0 OTG或Host,可用于升级或传输数据 |
| •1路USB host,A型接扣，可扩展多种USB外设 |
| •2路USB host,设计在WF2.0接口上 |
| TWI | •两路 TWI 协议,触摸屏座使用I2C |
| •另外一路和CAN口复用 |
| •可支持多种标准I2C协议外部设备 |
| UART | •支持四路串口 |
| •一路调试串口 |
| •两路串口默认RS232,可选TTL |
| •一路RS485,可选TTL |
| 按键 | •板载UBOOT键,用于强制升级 |
| •板载Reset按键 |
| •板载一路ADC,可用于扩展ADC按键 |
| •支持扩展开关机按键 |
| 以太网 | •一路百兆RJ45接口 |
| •板载以太网变压器 |
| WIFI+BT | •默认RTL8723DS,WIFI+BT, 2.4G WIFI, 802.11 b/g/n |
| •蓝牙,V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0 |
| 4G模块 | •支持PCIe USB 4G模块 |
| • 默认EC20, CAT1 |
| PoE供电 | •支持PoE模块供电,12V,30W |
| •4PIN WF2.0接口 |
| PWM | •支持三路PWM 输出,一路供MIPI和LVDS显示屏 |
| •支持 MIPI,eDP,LVDS 屏单独背光控制 |
| 电源 | •12-24V,2A电源输入, DC座内芯2.0mm |
| •WF2.0接口4PIN供电 |
| •WF1.25外接RTC电池供电,CR2032 3V(出口产品不带此电池) |
| •不支持锂电池供电,核心板亦不支持锂电池 |
| 其它 | •系统工作和电源LED指示灯 |
| •WIFI+BT天线接口,IPEX-I代接口 |
| 安卓系统 | •安卓11系统(Android Go) |
| • Kernel Version: 4.19 |
| • Linux SDK |
| L*W*H | 130*86*15mm |
